11 表

HTML表モデルの機能をいくつか記述した簡単な表を次に示す。

<TABLE border="1"
          summary="This table gives some statistics about fruit
                   flies: average height and weight, and percentage
                   with red eyes (for both males and females).">
<CAPTION><EM>A test table with merged cells</EM></CAPTION>
<TR><TH rowspan="2"><TH colspan="2">Average
    <TH rowspan="2">Red<BR>eyes
<TR><TH>height<TH>weight
<TR><TH>Males<TD>1.9<TD>0.003<TD>40%
<TR><TH>Females<TD>1.7<TD>0.002<TD>43%
</TABLE>

上の表定義をtty装置でレンダリングすると次となる。

          A test table with merged cells
    /-----------------------------------------\
    |          |      Average      |   Red    |
    |          |-------------------|  eyes    |
    |          |  height |  weight |          |
    |-----------------------------------------|
    |  Males   | 1.9     | 0.003   |   40%    |
    |-----------------------------------------|
    | Females  | 1.7     | 0.002   |   43%    |
    \-----------------------------------------/

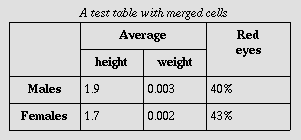

図形的な利用者エージェントによってレンダリングすると次となる。

右から左方向の表を指定するため，dir 属性の設定を次に示す。

<TABLE dir="RTL">
...the rest of the table...
</TABLE>

表ヘッド，表フット及び表本体の順序及び構造を記述した例を次に示す。

<TABLE>
<THEAD>
     <TR> ...header information...
</THEAD>
<TFOOT>
     <TR> ...footer information...
</TFOOT>
<TBODY>
     <TR> ...first row of block one data...
     <TR> ...second row of block one data...
</TBODY>
<TBODY>
     <TR> ...first row of block two data...
     <TR> ...second row of block two data...
     <TR> ...third row of block two data...
</TBODY>
</TABLE>

前述の例の表はある種の終了タグを除去することによって，短縮化できる。 その例を次に示す。

<TABLE>
<THEAD>
     <TR> ...header information...
<TFOOT>
     <TR> ...footer information...
<TBODY>
     <TR> ...first row of block one data...
     <TR> ...second row of block one data...
<TBODY>
     <TR> ...first row of block two data...
     <TR> ...second row of block two data...
     <TR> ...third row of block two data...
</TABLE>

次の例の表は二つの列集合を含む。 最初の列集合は10列を包含し，2番目の列集合は5列を含む。 最初の列集合の各列に対するデフォルト幅は50画素である。2番目の 列集合の各列の幅は，その列に対して最低限必要とされる幅である。

<TABLE>
<COLGROUP span="10" width="50">
<COLGROUP span="5" width="0*">
<THEAD>
<TR><TD> ...
</TABLE>

例えば，次の各表については，二つの列計算方法が，結果として，三つの列を生じることになるのが望ましい。最初の三つの表を増加的にレンダリングしてもよい。

<TABLE>
<COLGROUP span="3"></COLGROUP>
<TR><TD> ...
...rows...
</TABLE>

<TABLE>
<COLGROUP>
<COL>
<COL span="2">
</COLGROUP>
<TR><TD> ...
...rows...
</TABLE>

<TABLE>
<COLGROUP>
<COL>
</COLGROUP>
<COLGROUP span="2">
<TR><TD> ...
...rows...
</TABLE>

<TABLE>
<TR>
  <TD><TD><TD>
</TR>
</TABLE>

次の例の表は六つの列を含む。最初の列は明示的な列集合に 属さない。次の三つの列は最初の明示的な列集合に属し，最後の二つの列 は2番目の明示的な列集合に属する。この表はプロポーショナル列幅規定 を包含し，TABLE要素に対する width 属性の値をもたないため，増加的に フォーマットできない。

以前は，視覚的利用者エージェントは表のデータを受信していた。利用可能な 左右方向のスペースが利用者エージェントによって割り当てられるが，その例を 次に示す。まず，利用者エージェントは列1及び列2に30画素を割り当てる。 その後，3番目の列に必要とされる最小のスペースが確保される。残りの 左右方向のスペースは同じ割合で六つに分けられる。これは 2* + 1* + 3* = 6 区分だからである。列4 (2*)はこれらの 区分の二つを受信し，列5 (1*)は一つを，列6(3*)は 三つを受信する。


<TABLE>
<COLGROUP>
   <COL width="30">
<COLGROUP>
   <COL width="30">
   <COL width="0*">
   <COL width="2*">
<COLGROUP align="center">
   <COL width="1*">
   <COL width="3*" align="char" char=":">
<THEAD>
<TR><TD> ...
...rows...
</TABLE>

3番目の列集合のalign 属性の値は "中央"に設定されている。この集合のあらゆる列のセルはすべてこの値を継承するが，この値を上書きしてもよい。実際， 最後の COLは，支配される列のあらゆるセルが ":" という文字に従って配置されることを規定する ことによって，その値を上書きしている。

次の表では，列幅規定により，利用者エージェントが表を増加的にフォーマット できる。


<TABLE width="200">
<COLGROUP span="10" width="15">
<COLGROUP width="*">
   <COL id="penultimate-column">
   <COL id="last-column">
<THEAD>
<TR><TD> ...
...rows...
</TABLE>

最初の10列はそれぞれの幅が15画素である。最後の二つの列は残りの 50画素の半分をそれぞれ受信する。 COL 要素は id値が最後の二つの列に対して指定されるように現われるだけであることに注意すること。

備考 TABLE要素に関するwidth 属性は推奨されないが， 文書作成者にはスタイルシートを使用して表の幅を指定する ことを勧める。

次の例の表は三つの行を含み，それぞれ TR 要素で始まる。

<TABLE summary="This table charts the number of cups
                   of coffee consumed by each senator, the type
                   of coffee (decaf or regular), and whether
                   taken with sugar.">
<CAPTION>Cups of coffee consumed by each senator</CAPTION>
<TR> ...A header row...
<TR> ...First row of data...
<TR> ...Second row of data...
...the rest of the table...
</TABLE>

例えば，次の表はデータの列を四つ含む。それぞれは列記述の後に 記述される。

<TABLE summary="This table charts the number of cups
                   of coffee consumed by each senator, the type
                   of coffee (decaf or regular), and whether
                   taken with sugar.">
<CAPTION>Cups of coffee consumed by each senator</CAPTION>
<TR>
   <TH>Name</TH>
   <TH>Cups</TH>
   <TH>Type of Coffee</TH>
   <TH>Sugar?</TH>
<TR>
   <TD>T. Sexton</TD>
   <TD>10</TD>
   <TD>Espresso</TD>
   <TD>No</TD>
<TR>
   <TD>J. Dinnen</TD>
   <TD>5</TD>
   <TD>Decaf</TD>
   <TD>Yes</TD>
</TABLE>

利用者エージェントがtty装置に上をレンダリングすると，次となる。

Name         Cups       Type of Coffee   Sugar?
T. Sexton    10         Espresso         No
J. Dinnen    5          Decaf            Yes

次の表定義では，4行目2列目のセルが，現在行を含めて合計で三つの列にまたがることが望ましいと指定している。

<TABLE border="1">
<CAPTION>Cups of coffee consumed by each senator</CAPTION>
<TR><TH>Name<TH>Cups<TH>Type of Coffee<TH>Sugar?
<TR><TD>T. Sexton<TD>10<TD>Espresso<TD>No
<TR><TD>J. Dinnen<TD>5<TD>Decaf<TD>Yes
<TR><TD>A. Soria<TD colspan="3"><em>Not available</em>
</TABLE>

この表を視覚的利用者エージェントがtty装置でレンダリングすると次となる。

Cups of coffee consumed by each senator
 --------------------------------------
 |   Name  |Cups|Type of Coffee|Sugar?|
 --------------------------------------
 |T. Sexton|10  |Espresso      |No    |
 --------------------------------------
 |J. Dinnen|5   |Decaf         |Yes   |
 --------------------------------------
 |A. Soria |Not available             |
 --------------------------------------

次の例は表枠線を用いて，一つ以上の行又は列にまたがるセル定義がその後のセルの定義にどのように影響するかを記述している。次の表定義を考慮してみる。

<TABLE border="1">
<TR><TD>1 <TD rowspan="2">2 <TD>3
<TR><TD>4 <TD>6
<TR><TD>7 <TD>8 <TD>9
</TABLE>

セル "2"は1行目及び2行目にまたがるため，2行目の定義がそれを定義すること になる。そのため，2行目の二つ目の TD は実際に行の第三セルを定義する。視覚的に表をtty 装置でレンダリングすると次となる。

-------------
| 1 | 2 | 3 |
----|   |----
| 4 |   | 6 |
----|---|----
| 7 | 8 | 9 |
-------------

図形利用者エージェントがレンダリングすると次となる。

セル"6"を定義する TD が省略されていた場合は，利用者エージェントが特別な空セルを 付加して行を完成する点に注意すること。

同様に次の表定義を考慮する。

<TABLE border="1">
<TR><TD>1 <TD>2 <TD>3
<TR><TD colspan="2">4 <TD>6
<TR><TD>7 <TD>8 <TD>9
</TABLE>

セル "4" は2列にまたがる。そのため，行の2番目の TD は実際は第三セル ("6")を定義する。

-------------
| 1 | 2 | 3 |
--------|----
| 4     | 6 |
--------|----
| 7 | 8 | 9 |
-------------

図形利用者エージェントがレンダリングすると次となる。

表のセルを区別するのを支援するため，TABLE要素の border 属性を設定することができる。 前の例を考慮してみる。

<TABLE border="1"
       summary="This table charts the number of cups
                of coffee consumed by each senator, the type
                of coffee (decaf or regular), and whether
                taken with sugar.">
<CAPTION>Cups of coffee consumed by each senator</CAPTION>
<TR>
   <TH>Name</TH>
   <TH>Cups</TH>
   <TH>Type of Coffee</TH>
   <TH>Sugar?</TH>
<TR>
   <TD>T. Sexton</TD>
   <TD>10</TD>
   <TD>Espresso</TD>
   <TD>No</TD>
<TR>
   <TD>J. Dinnen</TD>
   <TD>5</TD>
   <TD>Decaf</TD>
   <TD>Yes</TD>
</TABLE>

次の例では，利用者エージェントは，表の左側の線及び右側の線で5画素の太さの枠を表示し，けい(罫)線は各列間に引くのがよい。

<TABLE border="5" frame="vsides" rules="cols">
<TR> <TD>1 <TD>2 <TD>3
<TR> <TD>4 <TD>5 <TD>6
<TR> <TD>7 <TD>8 <TD>9
</TABLE>

例えば、次の二つの定義は等価である。

<TABLE border="2">
<TABLE border="2" frame="border" rules="all">

次の二つの定義も等価である。

<TABLE border>
<TABLE frame="border" rules="all">

次の例の表は小数点に合わせて通貨の値の行を配置する。配置文字を明示的に "." に設定している。

<TABLE border="1">
<COLGROUP>
<COL><COL align="char" char=".">
<THEAD>
<TR><TH>Vegetable <TH>Cost per kilo
<TBODY>
<TR><TD>Lettuce        <TD>$1
<TR><TD>Silver carrots <TD>$10.50
<TR><TD>Golden turnips <TD>$100.30
</TABLE>

フォーマットされた表は次となる。

------------------------------
|   Vegetable  |Cost per kilo|
|--------------|-------------|
|Lettuce       |        $1   |
|--------------|-------------|
|Silver carrots|       $10.50|
|--------------|-------------|
|Golden turnips|      $100.30|
------------------------------

次の例では， cellspacing属性が，セルはセル同志及び表枠から20画素離れていることが望ましいと指定している。 cellpadding 属性は，セルの上マージン及びセルの下マージンはそれぞれセルの内容から上下方向の利用可能スペースの10%(合計で20%)離れることになると指定している。同様に，セルの左マージン及びセルの右マージンはそれぞれ，セルの内容から 左右方向の利用可能スペースの10%(合計で20%)離れることになる。

<TABLE cellspacing="20" cellpadding="20%">
<TR> <TD>Data1 <TD>Data2 <TD>Data3
</TABLE>

次の例では， headers属性の設定により，ヘッダ情報をセルに割り当てて いる。同じ列の各セルは， id 属性により，同じヘッダセルを参照する。

<TABLE border="1"
       summary="This table charts the number of cups
                of coffee consumed by each senator, the type
                of coffee (decaf or regular), and whether
                taken with sugar.">
<CAPTION>Cups of coffee consumed by each senator</CAPTION>
<TR>
   <TH id="t1">Name</TH>
   <TH id="t2">Cups</TH>
   <TH id="t3" abbr="Type">Type of Coffee</TH>
   <TH id="t4">Sugar?</TH>
<TR>
   <TD headers="t1">T. Sexton</TD>
   <TD headers="t2">10</TD>
   <TD headers="t3">Espresso</TD>
   <TD headers="t4">No</TD>
<TR>
   <TD headers="t1">J. Dinnen</TD>
   <TD headers="t2">5</TD>
   <TD headers="t3">Decaf</TD>
   <TD headers="t4">Yes</TD>
</TABLE>

音声合成器がこの表をレンダリングすると次となる。

Caption: Cups of coffee consumed by each senator
Summary: This table charts the number of cups
         of coffee consumed by each senator, the type
         of coffee (decaf or regular), and whether
         taken with sugar.
Name: T. Sexton,   Cups: 10,   Type: Espresso,   Sugar: No
Name: J. Dinnen,   Cups: 5,    Type: Decaf,      Sugar: Yes

ヘッダ "Type of Coffee"がabbr 属性を使用してどのように"Type"に省略されるかに注意すること。

scope 属性を headers 属性の代わりに使用する同じ例を次に示す。"現列のすべてのセル"を意味する scope属性に対する値"col"に注意すること。

<TABLE border="1"
       summary="This table charts the number of cups
                of coffee consumed by each senator, the type
                of coffee (decaf or regular), and whether
                taken with sugar.">
<CAPTION>Cups of coffee consumed by each senator</CAPTION>
<TR>
   <TH scope="col">Name</TH>
   <TH scope="col">Cups</TH>
   <TH scope="col" abbr="Type">Type of Coffee</TH>
   <TH scope="col">Sugar?</TH>
<TR>
   <TD>T. Sexton</TD>
   <TD>10</TD>
   <TD>Espresso</TD>
   <TD>No</TD>
<TR>
   <TD>J. Dinnen</TD>
   <TD>5</TD>
   <TD>Decaf</TD>
   <TD>Yes</TD>
</TABLE>

scope属性に対する他の値を記述する例を次に示す。多少複雑になって いる。

<TABLE border="1" cellpadding="5" cellspacing="2"
  summary="History courses offered in the community of
           Bath arranged by course name, tutor, summary,
           code, and fee">
  <TR>
    <TH colspan="5" scope="colgroup">Community Courses -- Bath Autumn 1997</TH>
  </TR>
  <TR>
    <TH scope="col" abbr="Name">Course Name</TH>
    <TH scope="col" abbr="Tutor">Course Tutor</TH>
    <TH scope="col">Summary</TH>
    <TH scope="col">Code</TH>
    <TH scope="col">Fee</TH>
  </TR>
  <TR>
    <TD scope="row">After the Civil War</TD>
    <TD>Dr. John Wroughton</TD>
    <TD>
       The course will examine the turbulent years in England
       after 1646. <EM>6 weekly meetings starting Monday 13th
      October.</EM>
    </TD>
    <TD>H27</TD>
    <TD>&pound;32</TD>
  </TR>
  <TR>
    <TD scope="row">An Introduction to Anglo-Saxon England</TD>
    <TD>Mark Cottle</TD>
    <TD>
       One day course introducing the early medieval
       period reconstruction the Anglo-Saxons and
       their society. <EM>Saturday 18th October.</EM>
    </TD>
    <TD>H28</TD>
    <TD>&pound;18</TD>
  </TR>
  <TR>
    <TD scope="row">The Glory that was Greece</TD>
    <TD>Valerie Lorenz</TD>
    <TD>
     Birthplace of democracy, philosophy, heartland of theater, home of
     argument. The Romans may have done it but the Greeks did it
     first. <EM>Saturday day school 25th October 1997</EM>
    </TD>
    <TD>H30</TD>
    <TD>&pound;18</TD>
  </TR>
</TABLE>

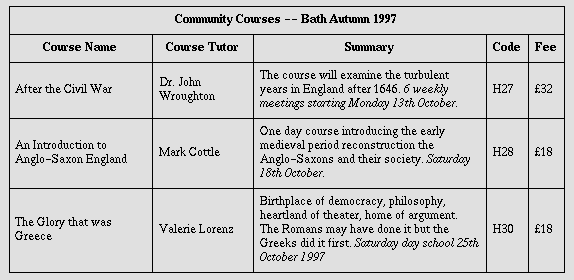

図形利用者エージェントがレンダリングすると次となる。

"row"値を有するscope属性の使用に注意すること。 各行の最初のセルはヘッダ情報ではないデータを含むが， scope属性によりデータセルは行ヘッダセルのように振舞う。これにより，音声合成器は 要求によって関連コース名を提供したり，又は各セル内容の直前に関連コース名を配置 することができる。

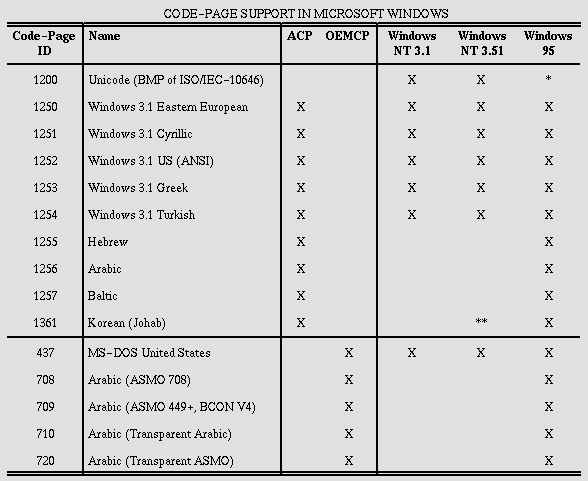

"ascii art"では, 次の表となる。

<TABLE border="2" frame="hsides" rules="groups"
          summary="Code page support in different versions
                   of MS Windows.">
<CAPTION>CODE-PAGE SUPPORT IN MICROSOFT WINDOWS</CAPTION>
<COLGROUP align="center">
<COLGROUP align="left">
<COLGROUP align="center" span="2">
<COLGROUP align="center" span="3">
<THEAD valign="top">
<TR>
<TH>Code-Page<BR>ID
<TH>Name
<TH>ACP
<TH>OEMCP
<TH>Windows<BR>NT 3.1
<TH>Windows<BR>NT 3.51
<TH>Windows<BR>95
<TBODY>
<TR><TD>1200<TD>Unicode (BMP of ISO/IEC-10646)<TD><TD><TD>X<TD>X<TD>*
<TR><TD>1250<TD>Windows 3.1 Eastern European<TD>X<TD><TD>X<TD>X<TD>X
<TR><TD>1251<TD>Windows 3.1 Cyrillic<TD>X<TD><TD>X<TD>X<TD>X
<TR><TD>1252<TD>Windows 3.1 US (ANSI)<TD>X<TD><TD>X<TD>X<TD>X
<TR><TD>1253<TD>Windows 3.1 Greek<TD>X<TD><TD>X<TD>X<TD>X
<TR><TD>1254<TD>Windows 3.1 Turkish<TD>X<TD><TD>X<TD>X<TD>X
<TR><TD>1255<TD>Hebrew<TD>X<TD><TD><TD><TD>X
<TR><TD>1256<TD>Arabic<TD>X<TD><TD><TD><TD>X
<TR><TD>1257<TD>Baltic<TD>X<TD><TD><TD><TD>X
<TR><TD>1361<TD>Korean (Johab)<TD>X<TD><TD><TD>**<TD>X
<TBODY>
<TR><TD>437<TD>MS-DOS United States<TD><TD>X<TD>X<TD>X<TD>X
<TR><TD>708<TD>Arabic (ASMO 708)<TD><TD>X<TD><TD><TD>X
<TR><TD>709<TD>Arabic (ASMO 449+, BCON V4)<TD><TD>X<TD><TD><TD>X
<TR><TD>710<TD>Arabic (Transparent Arabic)<TD><TD>X<TD><TD><TD>X
<TR><TD>720<TD>Arabic (Transparent ASMO)<TD><TD>X<TD><TD><TD>X
</TABLE>

上記をレンダリングすると次となる。

                  CODE-PAGE SUPPORT IN MICROSOFT WINDOWS
===============================================================================
Code-Page | Name                         | ACP  OEMCP | Windows Windows Windows
    ID    |                              |            |  NT 3.1 NT 3.51    95
-------------------------------------------------------------------------------
   1200   | Unicode (BMP of ISO 10646)   |            |    X       X       *
   1250   | Windows 3.1 Eastern European |  X         |    X       X       X
   1251   | Windows 3.1 Cyrillic         |  X         |    X       X       X
   1252   | Windows 3.1 US (ANSI)        |  X         |    X       X       X
   1253   | Windows 3.1 Greek            |  X         |    X       X       X
   1254   | Windows 3.1 Turkish          |  X         |    X       X       X
   1255   | Hebrew                       |  X         |                    X
   1256   | Arabic                       |  X         |                    X
   1257   | Baltic                       |  X         |                    X
   1361   | Korean (Johab)               |  X         |            **      X
-------------------------------------------------------------------------------
    437   | MS-DOS United States         |        X   |    X       X       X
    708   | Arabic (ASMO 708)            |        X   |                    X
    709   | Arabic (ASMO 449+, BCON V4)  |        X   |                    X
    710   | Arabic (Transparent Arabic)  |        X   |                    X
    720   | Arabic (Transparent ASMO)    |        X   |                    X
===============================================================================

図形利用者エージェントによりレンダリングすると次となる。

この例は， COLGROUPが列をグループ化しデフォルト列配置を設定する ためにどのように使用できるかを記述している。同様に，TBODYは， 行をグループ化するために使用される。 frame 属性及び rules属性は利用者エージェントにどの枠線及びけい(罫)線がレンダリングされるかを知らせる。
